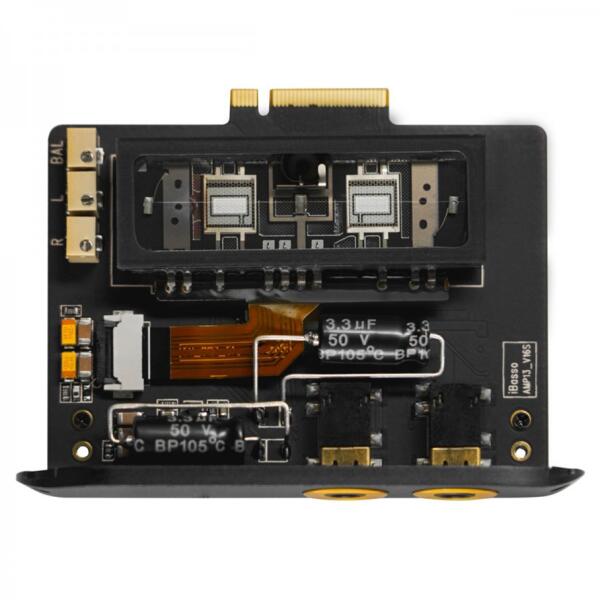

Az iBasso AMP13 Korg NuTube erősítő modul 3,5mm SE TRS csatlakozóval. Elérhető fekete és kék színekben.

IBASSO AMP13 Korg Nutube 6P1Cserélhető erősítő modul iBasso DX300 és DX320 lejátszókhoz Az iBasso AMP13 modult úgy tervezték, hogy alternatív erősítőrendszert biztosítson az iBasso DX320 és DX300 digitális zenelejátszókhoz, lehetővé téve az egyéni ízlésnek megfelelő eltérő hangzást. Itt az AMP13 egy Korg Nutube 6P1 csöves erősítő fokozatot alkalmaz, amely egyenletes és kerek hangzást biztosít, kiegészítve egy második erősítőrésszel a modul teljesítményének növelése érdekében. 6. generációs Korg Nutube A KORG és a Noritake által kínált 6. generációs Nutube pontosan úgy működik, mint egy hagyományos triódacső, és ugyanazokat a jellemzőket kínálja, beleértve a gazdag harmonikusokat. Ezenkívül a Nutube alacsonyabb energiafogyasztást, jelentős miniatürizálást és minőségi javulást biztosít a szabványos csőhöz képest. Az iBasso AMP13 a Nutube-on keresztül fejezi be a feszültségerősítést, így kerek és meleg hangzást biztosít, miközben kiváló linearitást biztosít. Kettős 3.5mm-es kimenet A Nutube 6P1 feszültségerősítési lehetőségei azonban korlátozottak. Az erősítés két fokozata szükséges a kényelmes teljesítmény eléréséhez. Tehát annak érdekében, hogy kihasználja a cső hangja és a jó energiatartalék előnyeit, az AMP13 dupla 3,5 mm-es jack kimenetet alkalmaz alacsony zajszintű csőkimenettel, és egy másodikat, amely nagyobb teljesítményt kínál. Alacsony zajszintű cső kimenet: Az AMP13 Nutube 6P1 feszültségerősítőt használ. Ezt követi a digitális hangerőszabályzó és az áramerősítő. Ez az alacsony zajszintű csöves kimenet közvetlenül az erősítés első fokozata után érkezik. Lehetővé teszi a csöves erősítés által kínált hangalak további kihasználását, és kiváló zajszabályozással rendelkezik (2,5 Vrms). Maximális teljesítmény: Ez a második kimenet először a Nutube erősítő fokozaton megy keresztül, majd egy második erősítési szint követi. Lehetővé teszi az AMP13 számára, hogy kihasználja a nagyobb feszültség- és áramerősítést, így a legtöbb fejhallgatóhoz (4,1 Vrms) használható. Három erősítő csatorna A hagyományos lejátszók egyvégű kimenete általában csak kétcsatornás erősítéssel rendelkezik. Itt a Nutube 6P1 teljesítményének fokozása érdekében az AMP13 háromcsatornás erősítést használ. Az OPA1622 PDO erősíti a kimenő földjelet, lehetővé téve a háttérzaj jelentős csökkentését, miközben javítja a csőerősítés dinamikáját és képességeit. Dedikált akkumulátor és kettős DC-DC tápegység A DX320/DX300 erősítőrésze saját akkumulátoros tápegységgel rendelkezik, amely tökéletesen alkalmas az AMP13 modul táplálására. Az AMP13 a Linear Technology két nagy teljesítményű DC-DC chipjét használja, összesen négy DC-DC tápegységhez. Az első 1,8 V-os feszültséget kínál a katódnak egy alacsony zajszintű LDO-n keresztül, a második 21 V-ot biztosít a Nutube anódjának, az utolsó kettő pedig +8 V és -8 V feszültségű, ami a 16 V-os feszültségrezgést alkotja. az AOP táplálása. Optimalizált architektúra

1. Toshiba 2SK209 térhatású tranzisztor a Nutube kimeneti pufferhez.
2. Az interferencia által okozott zaj elkerülése érdekében különítse el a jelet és az árnyékolást.
3. Negatív visszacsatolás az erősítő áramkörbe a torzítás hatékony csökkentése és a szélesebb frekvenciaválasz érdekében.
4. A dedikált JRC ultraalacsony zajszint-szabályozás hozzáadásával alacsony hangerőn csökken a háttérzaj, és javul az átlátszóság.

Kézzel tesztelt és beállított Minden AMP13 egységet tesztelnek és optimalizálnak egy AP audio analizátor segítségével. A táblán található három többfordulatú potenciométert a mérnökök kalibrálják és összeillesztik az optimális teljesítmény érdekében. Ennek eredményeként az AMP13 tiszta magas frekvenciákat és összességében egyenletes, kiegyensúlyozott hangzást biztosít.
